現場写真で学ぶ実施図面の描き方 増補改訂版

内容・概要

的確で伝わりやすい実施図面の描き方がよくわかる
『現場写真で学ぶ実施図面の描き方』が、
“断熱・気密"のテクニックを大幅に追加して
バージョンアップしました!

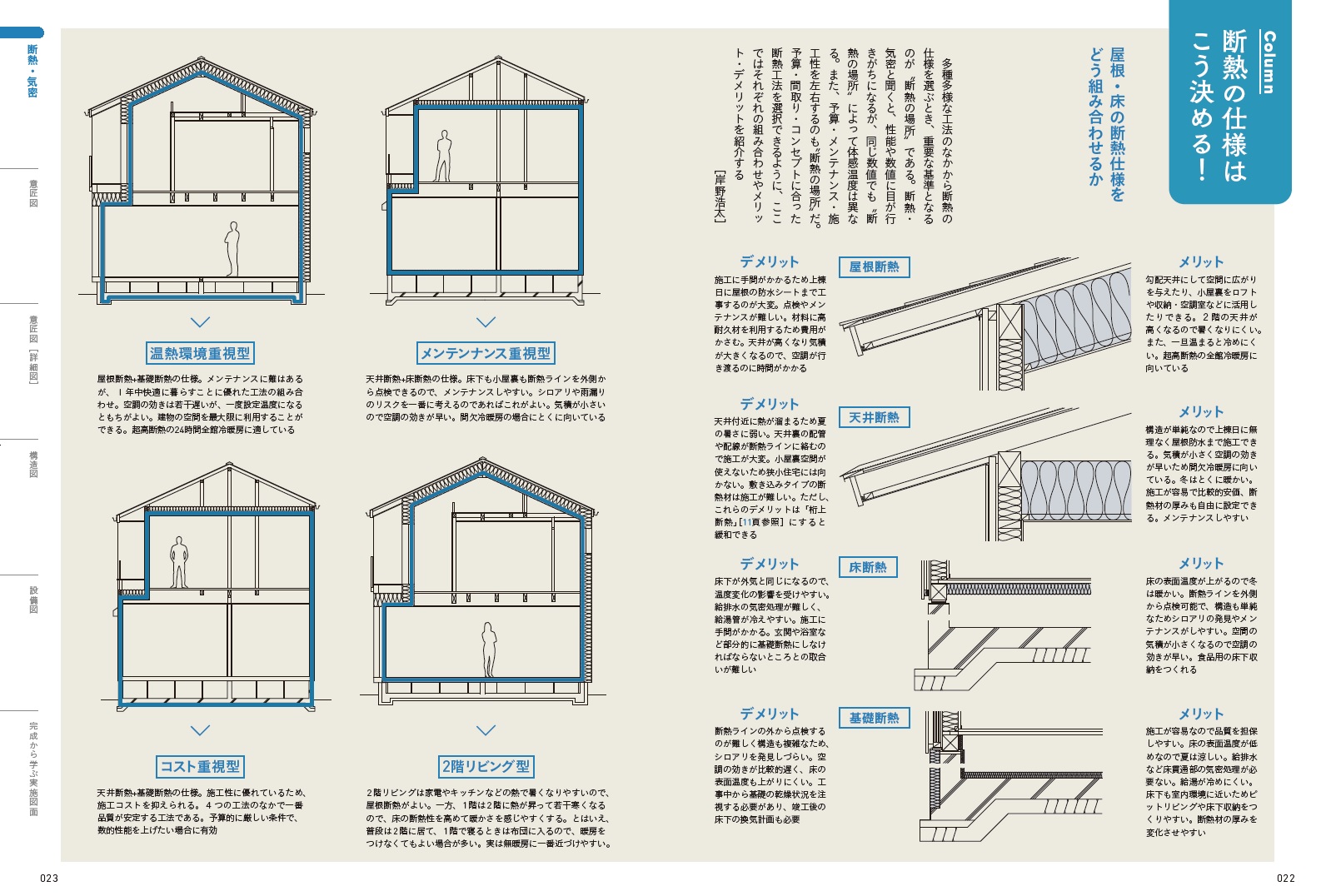

一口に断熱と言っても、

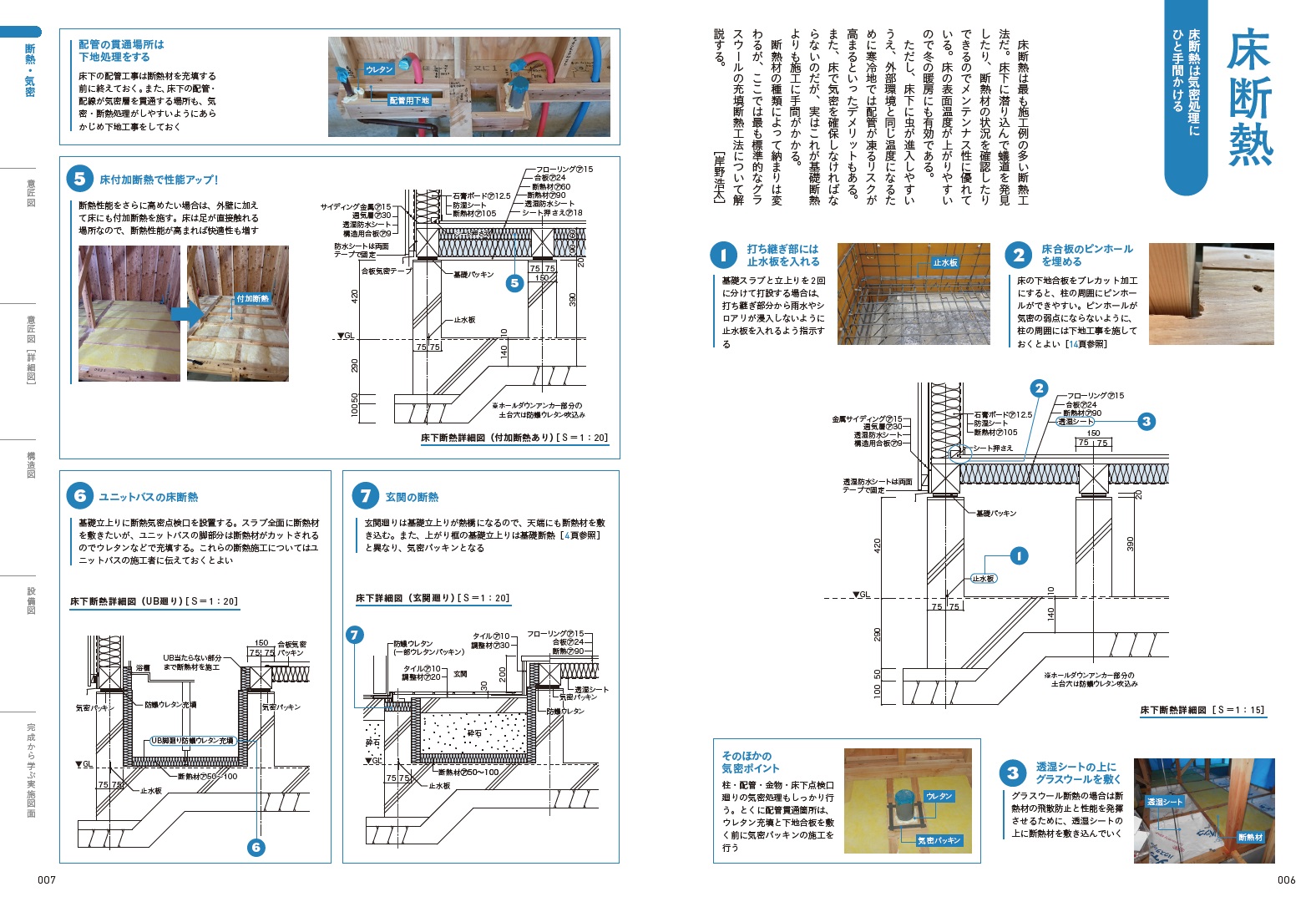

基礎、床、充填、付加、天井、屋根……など
断熱する場所や工法はさまざまです。
今回の改訂では、多様な工法のなかから
いったい何を基準に断熱を選べばよいのかを
基本から分かりやすく解説しています。
もちろん、見やすい図面と現場写真で
それぞれの工法の設計・施工のポイントも
ばっちり分かります。

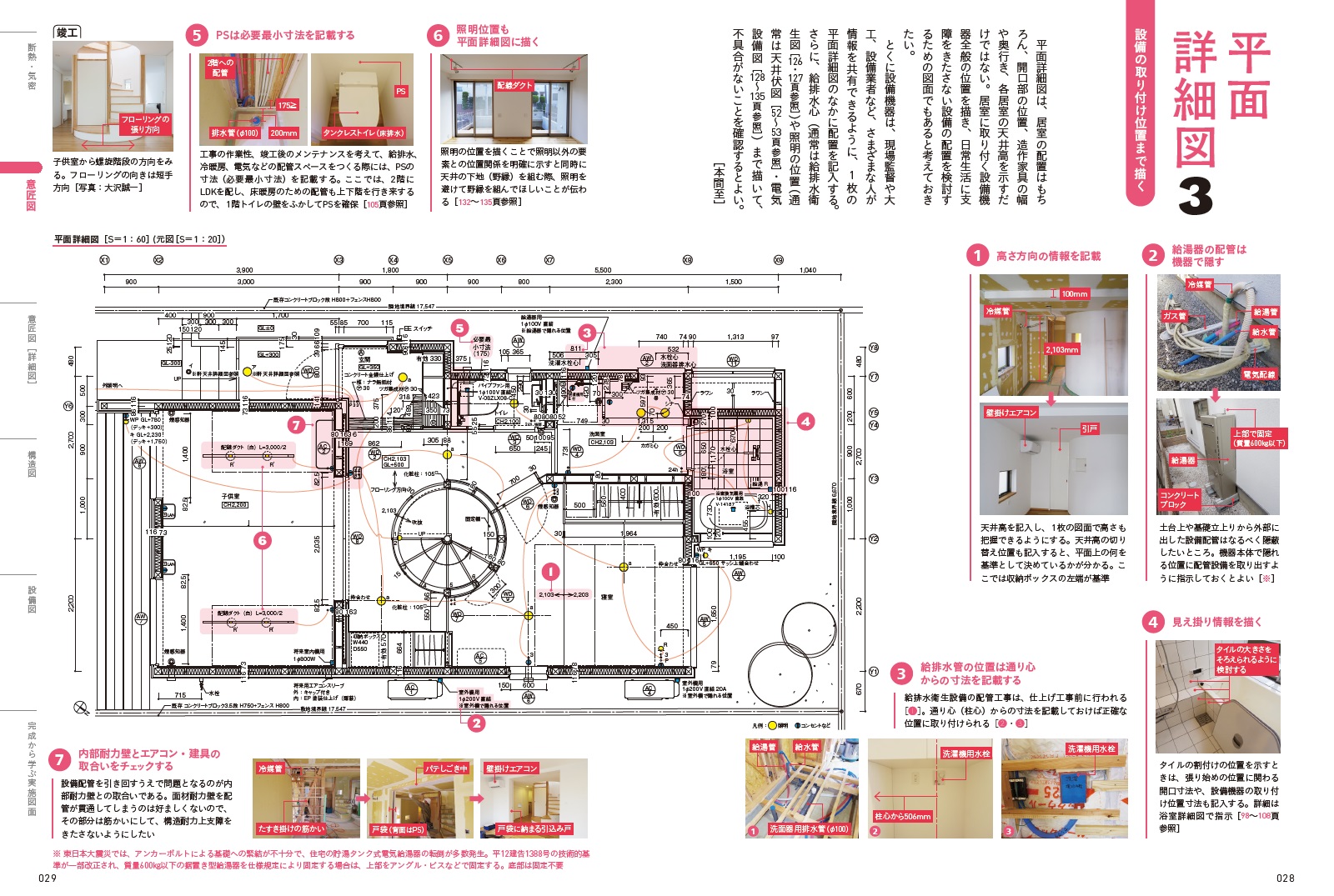

平面詳細図、部分詳細図、構造図、設備図と
すべての実施図面について、
設計の意図を正確かつ分かりやすく
伝えるための勘所がてんこ盛りの一冊です。
