これで完璧！Jw_cad基本作図ドリル［Jw_cad8対応版］

内容・概要

作図方法は1つじゃない!
自分に合った図面のかき方を
しっかりマスター。

本の解説どおりに作図を真似するだけでは
本当の実力が身に付きにくいことがあります。
1つの図形や図面を作図するにはいくつもの方法があり、
そのときどきで操作する人が一番気に入った方法で作図するのがよく、
作図手順は1つではないというのが実情です。
本書は読者が独学でいくつかの方法を使って
ドリル形式で作図できるようにするための入門テキストです。
繰り返し学ぶことで、応用力まで身に付く仕掛けになっています。
本書はJw_cad 8に対応しています。


■目次
Part1 基本ドリル
01 直線をかく
02 作図済みの線と線をつなげる
03 作図済みの線を利用して線を増やす

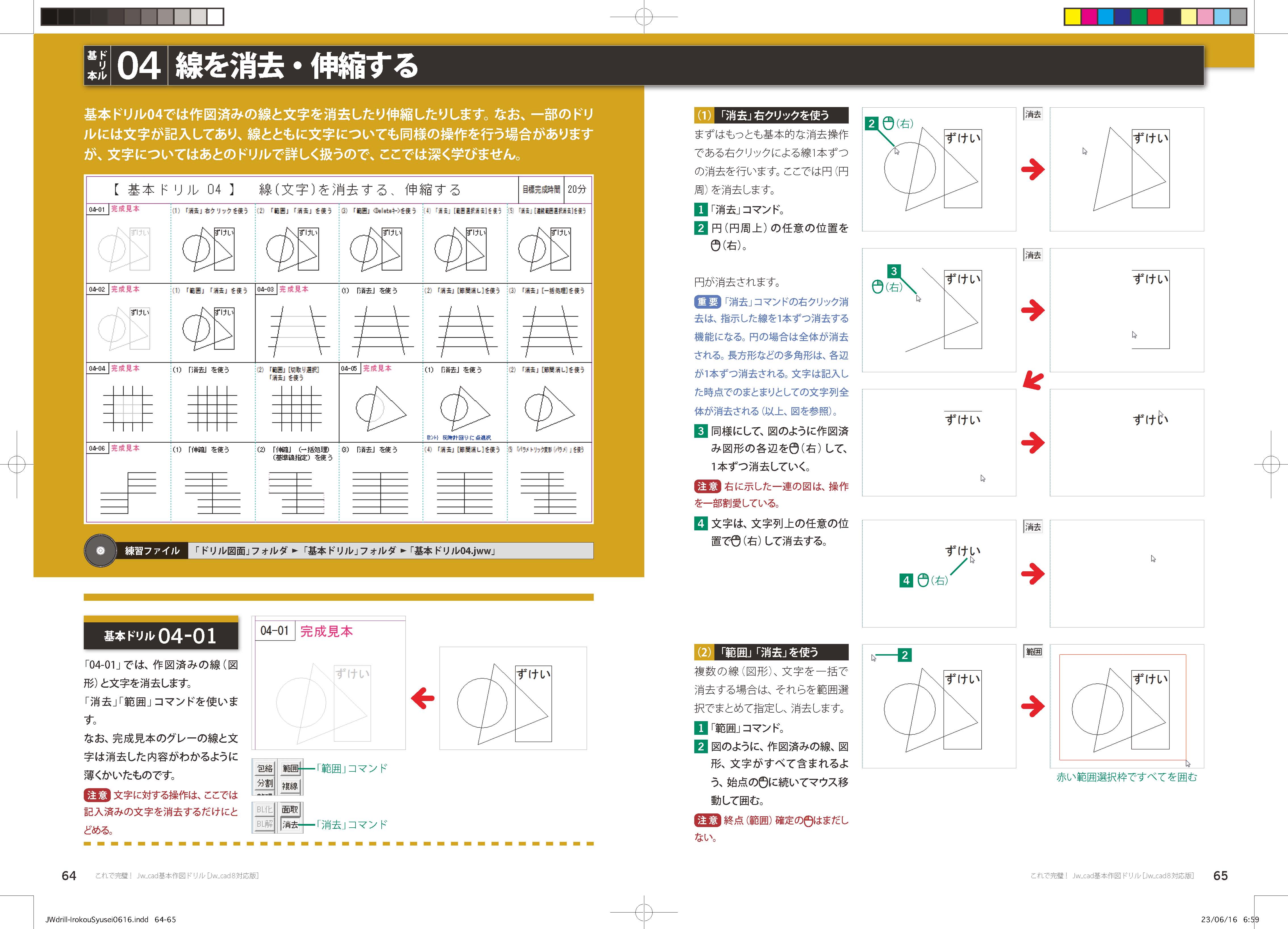

04 線を消去・伸縮する
05 矩形(長方形・正方形)をかく
06 形を変える
07 円・円弧をかく
08 多角形・面取・手書線をかく
09 ハッチングとソリッドをかく

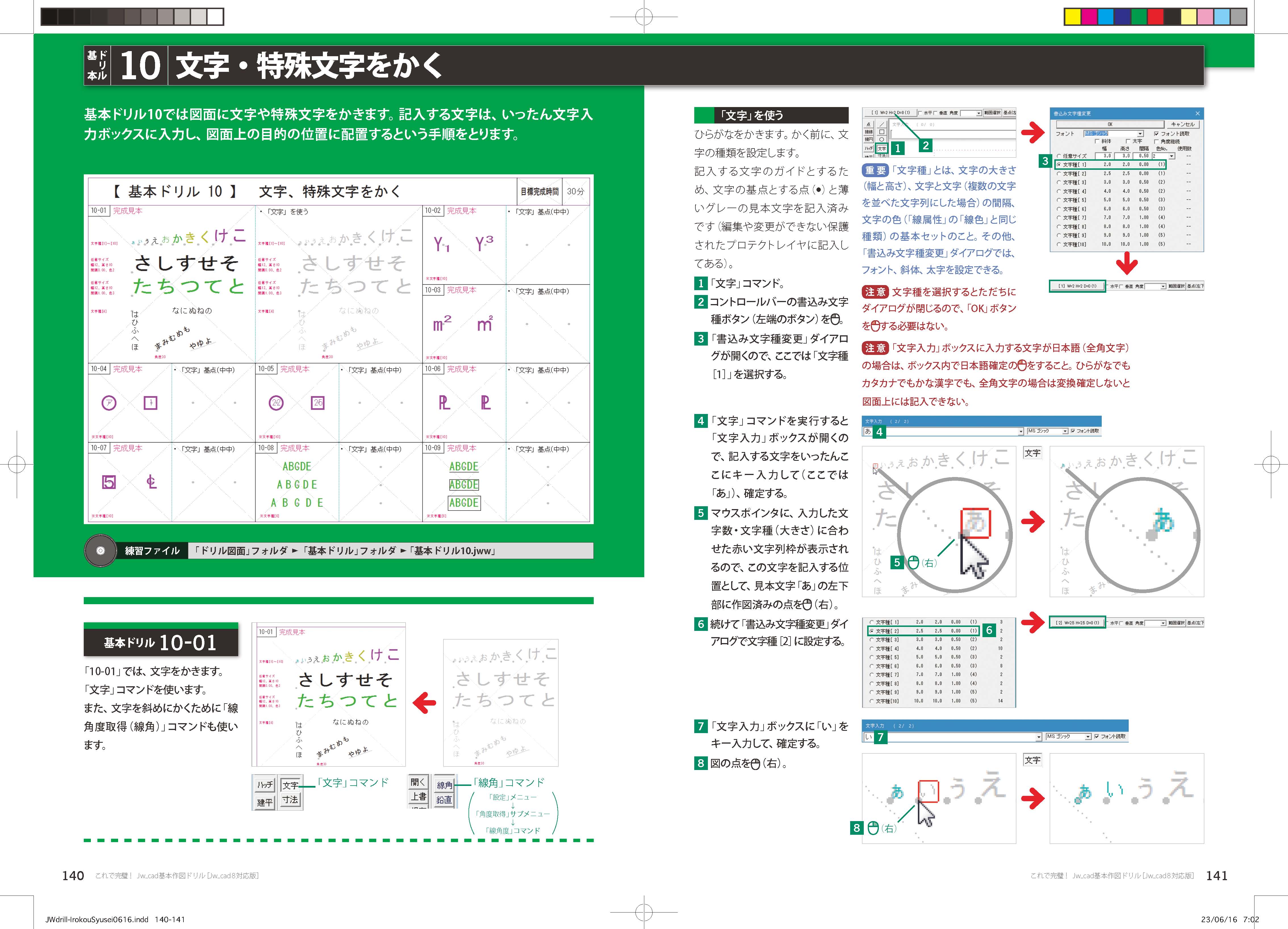

10 文字・特殊文字をかく
11 寸法をかく
12 図形と文字を複写・移動する
13 線と文字の色・種類を変える

Part2 基本ドリル 平面図→立面図
平面図
01 通り芯をかく
02 柱をかく
03 開口部をかく
04 壁をかく
05 見えがかり線などをかく
06 室名、寸法、記号などをかく
07 階段をかく
立面図
01 立面図の窓をかく
02 立面図の屋根をかく
